Задача

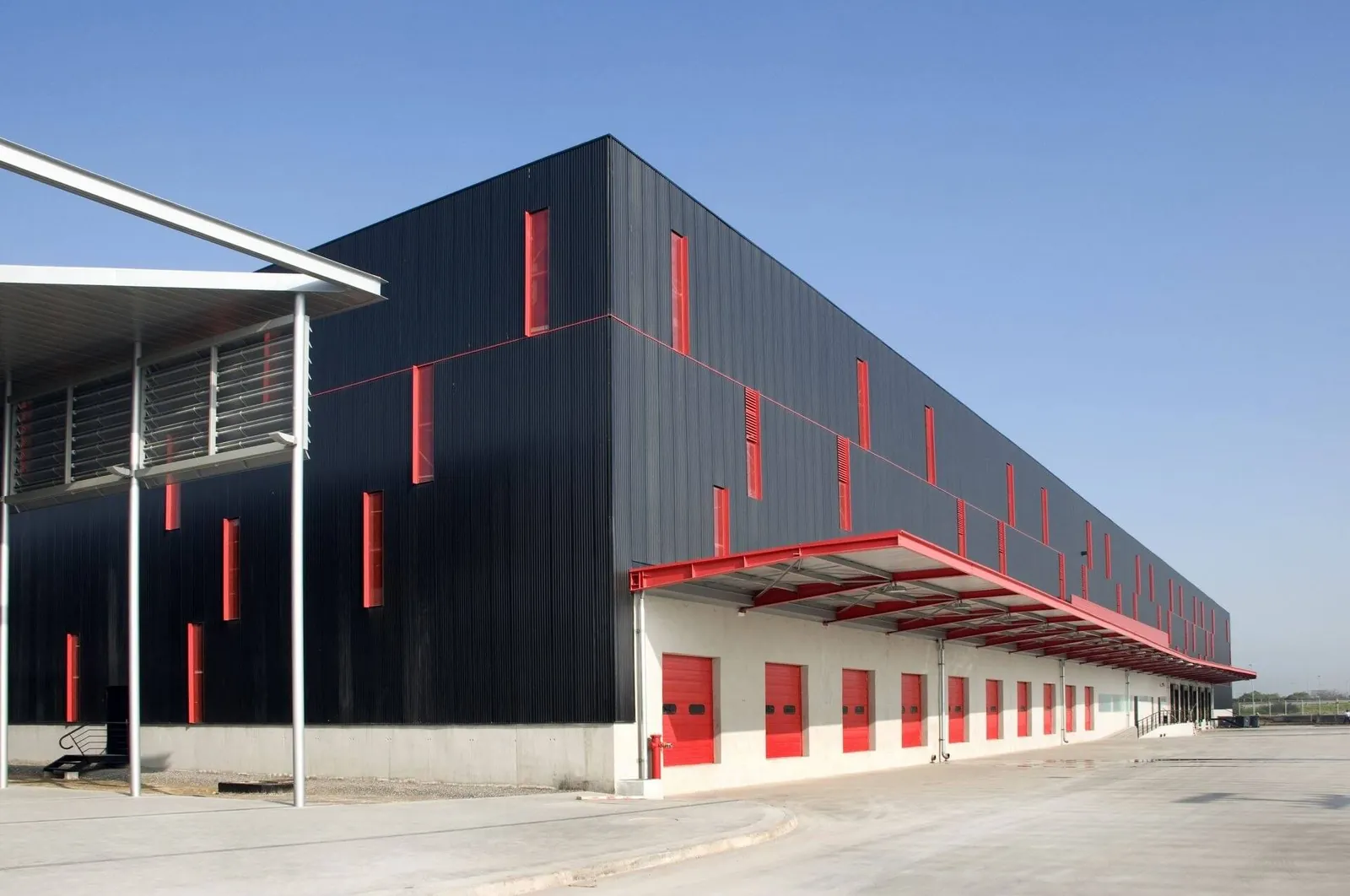

Действующий производственный комплекс работал по чертежам разных лет: бумажные планы цехов, разрозненные версии схем инженерных сетей и оборудования, накопленные за десятилетия перепланировки и врезки коммуникаций. Фактическая геометрия цехов давно разошлась с документацией — реальные отметки несущих конструкций, проходов, кран-балок и инженерных трасс никто не знал с нужной точностью.
Перед службой главного инженера стояла задача спланировать модернизацию: разместить новые станки и автоматизированные линии, проверить габариты транспортных коридоров и зон обслуживания, не нарушив требований промышленной безопасности и не остановив производство ради бесконечных контрольных замеров. Любая ошибка в посадочных размерах оборудования или в высоте проёмов оборачивалась бы дорогими переделками уже на этапе монтажа.
Требовался единый, метрически достоверный источник данных о комплексе «как построено» (as-built), пригодный и для инженерных расчётов, и для согласования планировок со смежными службами.
Решение
РешениеРезультат
Заказчик получил единый достоверный источник данных о комплексе и смог принимать решения по модернизации, опираясь на фактическую геометрию, а не на разрозненные чертежи.
- Точность до 1 мм по геометрии цехов и оборудования — посадочные размеры новых линий проверяются ещё на стадии планирования.
- As-built BIM вместо устаревших чертежей — актуальная параметрическая модель «как построено» для инженерных расчётов и согласований.
- Безопасная расстановка оборудования — транспортные коридоры, зоны обслуживания и пути эвакуации проверены в цифровом двойнике до монтажа.
- Сбор данных без остановки производства — поэтапное сканирование по зонам в разы сокращает время полевых работ по сравнению с ручными обмерами.
Цифровой двойник стал рабочим инструментом службы главного инженера и основой для следующих этапов модернизации. Хотите оцифровать свой производственный комплекс — обсудить проект.
